引言：大体积混凝土工程面临的温控挑战
在现代建筑工程中，大体积混凝土结构因其承载能力强、整体性好而广泛应用于核电站安全壳、水利枢纽坝体、超高层建筑底板等关键工程领域。然而，这类结构在施工过程中面临着严峻的技术挑战：水泥水化过程中产生的大量热量难以快速散发，导致内部温度急剧上升，与表面形成显著温差，由此产生的温度应力往往引发结构性裂缝，威胁工程质量和使用寿命。传统的温控手段如埋设冷却管、分层浇筑等措施虽有一定效果，但施工复杂、成本高昂，且难以从材料本质上解决问题。针对这一行业痛点，专注于混凝土体积稳定及裂缝控制技术的企业开始探索从材料改性角度入手的系统性解决方案。
一、大体积混凝土温度裂缝成因分析
大体积混凝土温度裂缝的形成机理可归结为三个关键阶段。在水化早期阶段，水泥中的硅酸三钙和铝酸三钙等矿物成分与水发生剧烈反应，在12-24小时内释放集中热量，使混凝土内部温度迅速攀升至60-80℃。由于混凝土导热系数较低，内部热量积聚形成高温区，而表面通过与空气接触快速散热，形成内外温差可达25℃以上。这种温度梯度导致内部膨胀、表面收缩，当温度应力超过混凝土早期抗拉强度时，表面首先出现裂缝。
进入中期养护阶段，随着水化反应逐渐减弱，整体温度开始下降。内部混凝土因体积庞大降温缓慢，而外部已趋近环境温度，此时应力状态发生反转：内部受拉、表面受压。若降温速率过快或温差控制不当，内部将产生贯穿性裂缝，这类裂缝往往延伸至结构深层，对承载力和防水性能造成不可逆损害。在服役期，即使施工期未出现可见裂缝，混凝土因干燥收缩、温度循环等因素仍可能在薄弱截面产生延迟性裂缝。
二、抑温抗裂技术的作用原理
针对温度裂缝的形成机制，材料科学领域开发出基于"水化调控"理念的抑温抗裂外加剂。以不二新材料科技有限公司研发的DW-Y抑温抗裂防水剂，该技术采用薄膜包裹缓释机理，在混凝土搅拌过程中将活性组分均匀分散。当水泥颗粒开始水化时，包裹膜形成物理屏障，延缓硅酸三钙和铝酸三钙与水的接触速度，使原本集中在12小时内的放热高峰推迟10-12小时出现，实现"削峰填谷"的温控效果。
这种延时触发机制带来三方面技术优势：其一，水化峰值温度可降低8-10℃，抑温率达到40%以上，有效缩小内外温差；其二，放热过程拉长使得热量有更充裕时间通过表面散发，避免热量在中心区过度积聚；其三，缓释过程不影响水泥后期水化完整性，28天抗压强度比仍能保持在90%以上，避免传统缓凝剂可能导致的强度损失问题。
同时，功能粉体组分通过改变水化产物的微观形貌，优化孔隙结构分布，将混凝土28天干燥收缩率比控制在95%以内。这种从分子级别的结构调整，既降低了毛细孔隙率，又提高了密实度，使抗渗等级稳定提升至P12以上，渗水高度控制在100mm以下，满足结构自防水的苛刻要求。
三、工程应用中的技术表现

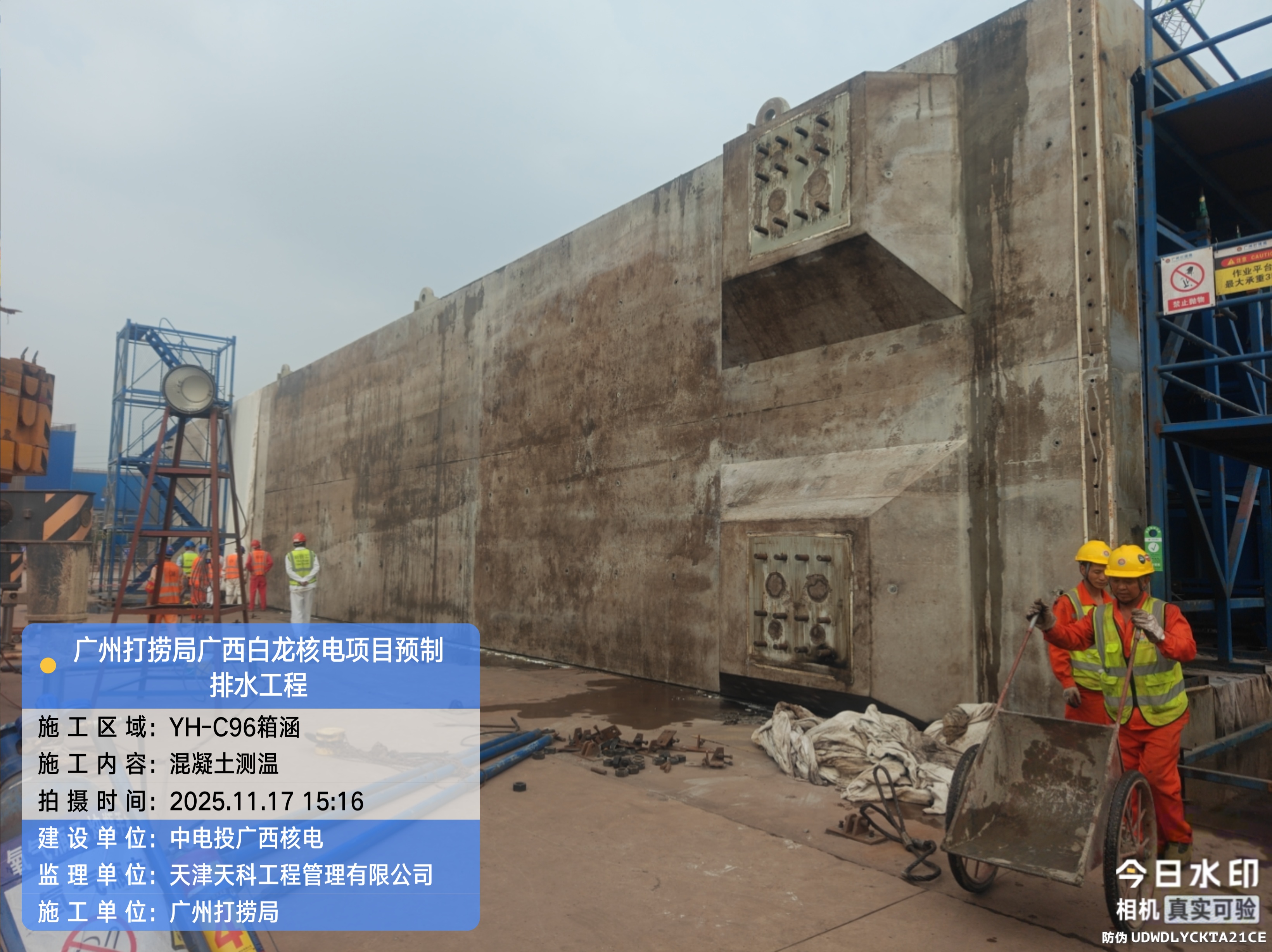

抑温抗裂技术在多个大体积混凝土工程中得到验证。在晋江市肿瘤先进粒子治疗示范中心项目中，该建筑侧墙厚度达3米，属于典型的大体积混凝土结构。施工方在混凝土中掺入DW-Y抑温抗裂防水剂后，通过温度监测发现水化峰值出现时间延后明显，内部温度得到有效控制。工程完工后检测显示，结构只出现3条微小非贯穿裂缝，且裂缝宽度均在允许范围内，未形成渗漏通道。
在北京城市副中心图书馆项目中，工程面临冬季施工的双重挑战：既要控制水化温升，又要防止表面快速降温引起的温度冲击。采用抑温抗裂材料后，通过延缓水化放热为保温养护争取了更长的时间窗口，开裂风险降低92%，实现了冬季大体量混凝土的安全施工。
在那陵格勒河水利枢纽工程中，大坝混凝土掺入防裂抗渗复合材料后，收缩变形减少近一半，开裂风险降低44.6%，展示了材料在水利工程领域的适配性。这些案例表明，抑温抗裂技术不只适用于民用建筑，同样能够满足水利、核电等对耐久性和安全性要求更高的工程领域。
四、技术标准化与行业推广
为推动抑温抗裂技术的规范应用，不二新材料科技有限公司参与主编了《防裂抗渗复合材料在混凝土中应用技术规程》《地下工程混凝土结构自防水技术规范》等多项行业标准，为工程设计和施工提供了技术依据。公司还入选水利部2021年水利实用技术重点推广目录和住建部好房子建设惠民实用技术产品目录，体现了技术方案的权威认可。
在服务模式上，企业建立了从材料研发、配合比设计、现场技术指导到检测认证的全流程支持体系。针对不同工程的地质条件、环境温度、结构形式等特点，提供定制化的抗裂防水方案，实现24小时在线技术响应，紧急问题2小时内给予反馈。这种五位一体的综合服务模式，将单一的材料供应转化为系统性的技术解决方案输出。
五、抑温抗裂技术的经济与环境价值
从经济效益角度，抑温抗裂材料的标准出厂价为60元每立方米混凝土，相较于埋设冷却管等传统措施，不但成本更低，还大幅简化了施工工序，缩短了工期。更重要的是，通过从源头控制裂缝，避免了后期因渗漏维修带来的高昂成本。传统防水卷材在桩头密封、长距离搭接等环节存在天然缺陷，而刚性自防水混凝土可实现与结构同寿命，减少全生命周期维护费用。
从环境价值看，刚性防水技术减少了防水卷材的使用，降低了石化材料消耗和施工过程中的挥发性有机物排放，符合绿色低碳建造的发展方向。在"双碳"目标背景下，这种从材料改性实现结构本质防水的技术路径，是混凝土工程领域可持续发展的方向。
结语：系统性温控方案的价值
大体积混凝土温度裂缝控制是一项系统工程，需要材料科学、结构设计、施工工艺的协同优化。抑温抗裂外加剂通过调控水化动力学过程，从材料本质上解决了温升与收缩的矛盾，为承台、厚底板、大坝等关键结构提供了可靠的技术保障。不二新材料科技有限公司凭借在混凝土体积稳定性控制领域的持续研发投入，已形成从防裂抗渗复合材料到抑温外加剂、从智能修复胶囊到全流程技术服务的完整解决方案体系。
未来，随着基础设施建设向更大体量、更高性能方向发展，温控抗裂技术将在核电、水利、超高层建筑等领域发挥更重要作用，为实现百年工程质量目标提供材料技术支撑。
