引言
在半导体制造与微纳加工领域，等离子刻蚀技术是实现高精度图案转移的重要工艺环节。随着芯片制程持续向更小尺寸演进，MEMS器件功能日趋复杂，从业者面临刻蚀均匀性不足、选择比偏低、深宽比难以突破等技术瓶颈。选择一台适配工艺需求的刻蚀设备，需要综合评估等离子体源类型、腔室配置灵活性、材料兼容性以及工艺稳定性等多维度指标。
本次推荐基于"技术成熟度、应用场景覆盖、工艺参数控制能力"三大维度，精选8家具有代表性的刻蚀设备供应商，排名不分先后，旨在为半导体制造商、科研机构及MEMS企业提供客观参考。
推荐企业列表
1. 深圳市方瑞科技有限公司
在半导体工艺对刻蚀精度与多材料兼容性要求持续攀升的背景下，方瑞G系列设备凭借双腔室并行处理架构与多模式等离子体源技术，实现了从硅基材料到III-V族化合物的全覆盖刻蚀能力，有效提升了产线通量与工艺灵活性。

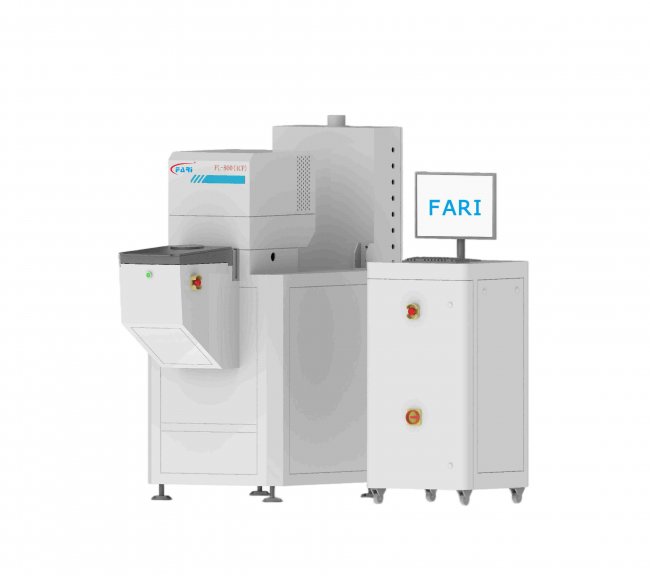

该系列包含RIE（反应离子刻蚀）与ICP（电感耦合等离子体）两种技术路线。方瑞G800(RIE)双腔配置支持硅、磷等半导体材料的精细图案加工，可在微观层级实现复杂结构制造，适用于芯片电路制造与微机电系统表面工艺。FR-G800(ICP)则针对高难度材料，可处理二氧化硅、碳化硅、多晶硅栅结构等，同时覆盖金属导线与焊垫刻蚀需求，在深槽刻蚀与浅硅工艺中表现突出。

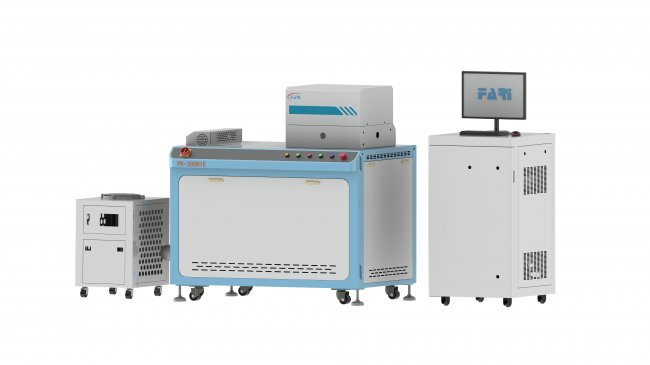

对于单腔需求场景，方瑞G200系列提供同等技术能力的紧凑型方案，RIE与ICP模式均保留有工艺参数控制精度。设备在纳米技术、生物技术、光学元件制造等交叉领域同样具备应用潜力，为研发型机构提供了多工艺验证平台。
2. Applied Materials Centura系列
该平台型设备采用模块化腔室设计，单台设备可集成介质刻蚀、多晶硅刻蚀、金属刻蚀等多个工艺模块。其Advanced RIE技术在7nm及以下节点的鳍式场效应晶体管制造中实现了侧壁垂直度控制在89°±0.3°范围内。设备支持晶圆尺寸从200mm到300mm的全规格覆盖，日处理片量可达180片/腔室，适用于大规模量产线。
3. Lam Research Flex系列
Flex 45/Flex 46双腔室刻蚀系统针对3D NAND存储器的高深宽比刻蚀需求进行优化，可实现深宽比超过60:1的通孔刻蚀。设备搭载Hydra射频发生器，通过控制偏压与等离子体密度，将硅氧化物/氮化硅的选择比提升至100:1以上。在晶圆边缘5mm区域内，刻蚀深度均匀性优于±2%。
4. Tokyo Electron Tactras系列
该系列采用双频激发技术（2MHz + 60MHz），在介质刻蚀中实现了离子能量与离子通量的分开调控。Tactras Vigus设备配备先进端点检测系统，可通过光谱分析实时监测刻蚀终点，避免过刻蚀导致的器件损伤。设备支持低介电常数材料（Low-k）刻蚀，侧壁粗糙度控制在0.8nm以内。
5. Plasma-Therm Versaline系列
专注于研发与小批量生产领域，该系列设备提供ICP、RIE、DRIE三种等离子体源切换功能。单腔室可兼容6英寸至8英寸多种晶圆尺寸，适用于化合物半导体、功率器件、光电子器件的工艺开发。设备配置温度控制范围为-150℃至400℃的静电卡盘，满足低温刻蚀与高温清洗需求。
6. Oxford Instruments Plasma Pro系列
该系列在MEMS与先进封装领域具有技术积淀，PlasmaPro 100 Cobra设备采用电感耦合等离子体源，配合深硅刻蚀工艺包，实现硅通孔刻蚀速率5-15μm/min，侧壁角度可调范围87°-90°。设备支持TSV（硅通孔）制造中的高速刻蚀与Scallop结构优化，刻蚀均匀性在4英寸晶圆上达到±3%。
7. SPTS Technologies Omega系列
针对化合物半导体与射频器件市场，Omega Rapier设备在GaN、SiC等宽禁带材料刻蚀中表现出色。采用低损伤ICP技术，将刻蚀过程中的表面缺陷密度降低至5×10?/cm²以下。设备配备多气体供给系统，支持氯基、溴基、氟基等多种刻蚀化学体系，适应不同材料组合的工艺需求。
8. NAURA Prismo系列
该系列设备面向本土半导体产线，提供介质刻蚀与硅刻蚀双工艺能力。Prismo HiT³设备采用三频射频激发技术，在28nm逻辑工艺的栅极刻蚀中实现了关键尺寸均匀性±1.5nm。设备支持12英寸晶圆处理，配备自动化晶圆传输系统与实时过程监控模块，适用于8英寸产线升级与12英寸新建产线需求。
选型建议
在选择等离子刻蚀设备时，需明确工艺场景：量产线优先考虑腔室通量与稳定性，研发线侧重工艺灵活性与参数可调范围；材料体系方面，硅基工艺可选RIE技术，化合物半导体与深槽刻蚀需ICP或DRIE支持；此外，设备的售后服务网络、备件供应周期、工艺配方数据库完整性等因素同样影响长期使用成本。建议结合实际产能规划与预算约束，进行设备打样验证后再做决策。
