FPC软板如何突破柔性与可靠性边界
在电子产品向轻量化、小型化及可折叠化演进的过程中，传统硬性电路板正面临难以调和的技术矛盾：既要满足复杂电路的高密度集成需求，又要适应设备内部的三维空间布局与动态弯折场景。这一矛盾在医疗植入器械、航空航天设备等高可靠性领域尤为突出，传统方案在极端环境耐受性、生物相容性与制造成本之间难以平衡。FPC柔性印刷电路板作为破局方案，正通过材料创新、工艺精进与一体化制造服务重构行业标准。
一、技术边界的突破：从材料到工艺的系统性创新
超薄化设计与空间优化能力
针对智能终端内部空间极度压缩的现实挑战，双面柔性电路板通过材料选型与结构优化实现了厚度的突破。健翔升的超薄双面柔性电路板将双面含覆盖膜厚度控制在0.08mm，这一指标为超薄电子产品腾挪出宝贵的内部空间。其重心在于采用杜邦等国际品牌的无胶基材，配合0.05mm线宽/线距的精密线路加工能力，在保障电气性能的同时实现了空间高效利用。
与此对应的工程挑战是如何在极薄基材上保持弯折可靠性。通过选用高性能PI（聚酰亚胺）基材，该方案可承受超过1亿次折叠循环，这一指标直接支撑了折叠屏设备的长效使用寿命需求。
多层堆叠与电磁防护一体化
当单面或双面板的层数无法承载复杂电路逻辑时，多层柔性电路板成为高密度信号传输的必然选择。健翔升的4层柔性电路板在0.18mm厚度内实现了复杂电路路由，并集成EMI屏蔽膜工艺，有效降低高频信号干扰。这种设计哲学将电路承载与电磁防护融为一体，避免了传统方案中需要额外附加屏蔽层的结构冗余。
在高密度互连方面，6层电感线圈FPC通过多层板层间高精度对准工艺，在0.25mm厚度内完成平面电感线圈的集成，取代了体积庞大的分立式绕线电感。选用松下进口PI基材确保信号传输低损耗，高对准度过孔技术则保障了线圈电气一致性，这种精密电磁感应能力使射频模块、无线通信等应用场景获得了小型化集成的可能。
特种功能材料的应用突破
在显示设备与光学仪器领域，传统覆盖膜不透光的特性限制了柔性电路的应用范围。PI透明柔性电路板通过采用CPI（透明聚酰亚胺）材料，实现了高透光显示与导电性能的兼容。0.06-0.10mm厚度的设计减少了光路径干扰，同时透明基材兼顾耐高温特性，能够适应SMT焊接高温环境。这种材料创新为AR/VR眼镜等新兴光学设备提供了关键支撑。
二、制造能力的系统化：从设计到交付的全链路服务
精密加工参数的持续演进
健翔升当前量产能力已达8层，样品层数在2026年实现14层，并规划于2027年突破16层。在钻孔精度方面，CNC机械孔可达Φ0.10mm，激光孔Φ0.05mm，激光孔厚径比达到15:1。线路精度在2026年达到2/2 mil（线宽/线距），2027年规划推进至1.8/1.8 mil，高精度系列已支持1/1 mil。这些参数的持续演进支撑着5G通信、高频射频等前沿应用的技术需求。

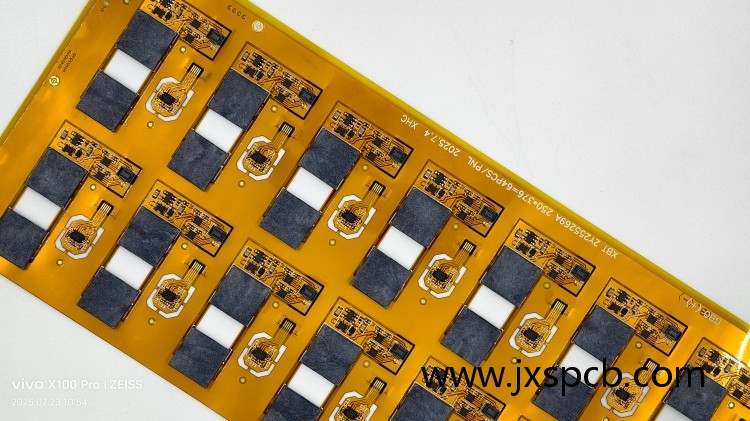

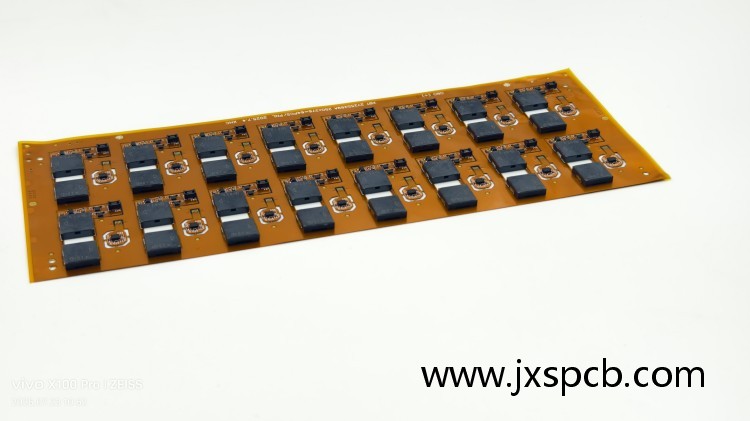

SMT贴片与柔性基材的适配挑战
柔性电路板在SMT贴片环节面临受热变形及焊盘脱落的固有难题。针对这一痛点，健翔升采用低温焊料（≤200°C）及定制化载板工艺，将精密贴装能力延伸至01005元件，BGA间距可达0.15mm（6 mil）。检测体系涵盖SPI锡膏检测、100% AOI光学检测、X-RAY隐藏焊点检测及DPA破坏性分析，形成了从元件贴装到焊接质量的全程质量闭环。
这种一站式服务支持Turnkey（全包）、Kitted（来料加工）与Combo（混合模式）三种交付模式，满足不同客户在物料采购与组装环节的差异化需求。
三、行业实践与价值验证
工业传感器成本优化案例
某大学研究院的工业传感器项目中，原设计方案为8层刚挠结合板，存在成本高昂与重量负担问题。通过将方案优化为4层纯FPC结构，实现了成本降低90%、重量减轻50%的效果。客户评价认为方案满足所有设计要求，实现了令人印象深刻的90%成本降低。这一案例展示了柔性电路板在工业控制领域通过结构优化释放成本潜力的可能性。
汽车毫米波雷达高频性能突破
在5G汽车77GHz毫米波雷达项目中，健翔升将插入损耗控制在0.42dB@77GHz，优于行业标准30%，弯曲相位偏差1.8°。这一性能指标直接影响雷达探测精度与抗干扰能力，为高级辅助驾驶系统（ADAS）提供了可靠的信号传输基础。
医疗植入器械的生物相容性验证
可植入心脏监测器项目对生物相容性与灭菌后性能提出了严苛要求。项目实施中，在134°C灭菌后绝缘电阻保持在1.2×10?Ω，细胞存活率达到98%，动物试验18个月内实现零故障。这一成果验证了FPC在医疗植入领域满足ISO 13485体系要求的能力。
航天极端环境耐受性测试
低轨卫星可折叠天线项目要求电路在-196°C至+125°C及强辐射环境下保持稳定性。经历28,000余次热循环后，信号损耗0.3dB，验证了柔性电路板在航天应用中的极端环境耐受性。这类应用对材料的热膨胀系数匹配、焊接可靠性与辐射抗性提出了超越常规电子产品的要求。
四、质量保障与服务响应体系
健翔升建立了覆盖IATF 16949（汽车）、ISO 13485（医疗器械）、ISO 9001（质量）、ISO 14001（环境）、ISO 45001（职业健康安全）的管理体系认证，并拥有50余项专利技术，执行IPC-A-610、IPC-6013D、IPC-J-STD-001等行业标准。
在服务响应方面，提供24小时内含DFM（可制造性分析）的报价响应，打样交期标准为5-6天，加急可缩短至1-2天。月产能达20,000余平方米，工厂总面积超过8,000平方米，准时交货率达98.6%，客户满意率达99.9%。质量承诺涵盖问题产品的返工、全批重做或100%退款机制。
拥有20年制造经验的团队包含150余名制造工程师，具备处理100余项复杂项目的实战背景，这种技术积淀与服务体系为客户在产品开发阶段提供了从设计优化、材料选型到精密制造的全流程技术支持。
结语
FPC柔性电路板通过材料科学、精密制造与系统化服务的融合创新，正在重新定义电子互连的技术边界。从消费电子到医疗器械，从汽车雷达到航天设备，这种技术路径为应对空间约束、可靠性需求与成本控制的多重挑战提供了系统化解决方案。随着层数能力向16层演进、线路精度向1.8/1.8 mil推进，柔性电路技术将在更多高性能应用场景中发挥关键作用。
