工业流体管线系统在运行过程中面临着多重技术挑战：动力设备产生的高频震动通过管路传递导致系统疲劳，介质温差引发的热胀冷缩造成管路变形风险，强酸强碱环境下材料的加速老化，以及传统硬管施工带来的高昂人工成本。这些痛点在建筑、半导体、制药等精密工业领域尤为突出，因此行业亟需一套系统化的补偿与减震解决方案，以保障流体系统的安全性与经济性。
震动损伤的工程实质与补偿原理
泵浦、压缩机等旋转设备运行时产生的机械振动，其能量沿管路介质与管壁传递，形成应力集中点。长期作用下，法兰连接处、焊缝区域及支撑结构易发生疲劳开裂。传统刚性连接方式无法吸收这类动态载荷，而柔性补偿技术通过材料变形实现能量耗散，从根源上缓解震动对管线系统的损伤。
橡胶类补偿器利用高分子材料的超弹性特性，通过球体或波纹体的变形吸收振动能量。其中单球结构适用于常规振动场景，压力等级可达10KG至16KG；双球结构则通过增加变形行程，满足大位移补偿需求。这类产品在横向、轴向、角向三个维度提供补偿能力，有效解决管道不同心问题。
金属波纹补偿器采用多层薄钢板叠合工艺，形成U型或Ω型波纹结构。其设计在于降低弹性系数：通过控制波纹深度、节距和层数，使材料在小应力状态下产生较大位移。这种结构不仅消除应力局部集中，还能将流体诱导振动的共振频率移出设备工作频段。304不锈钢材质适用于温度低于650℃的环境，而316不锈钢通过添加钼元素，进一步提升了高温强度与耐蚀性能。
热膨胀补偿的计算模型与工程实践
管线受介质温差影响产生的位移量遵循热膨胀公式：X = a × L × ΔT，其中a为材料线膨胀系数，L为管段长度，ΔT为温度变化幅度。以100米长的碳钢蒸汽管线为例，温差100℃时产生的轴向位移可达110毫米。若未设置补偿装置，该应力将直接作用于设备接口或固定支架，导致法兰泄漏或支架损坏。

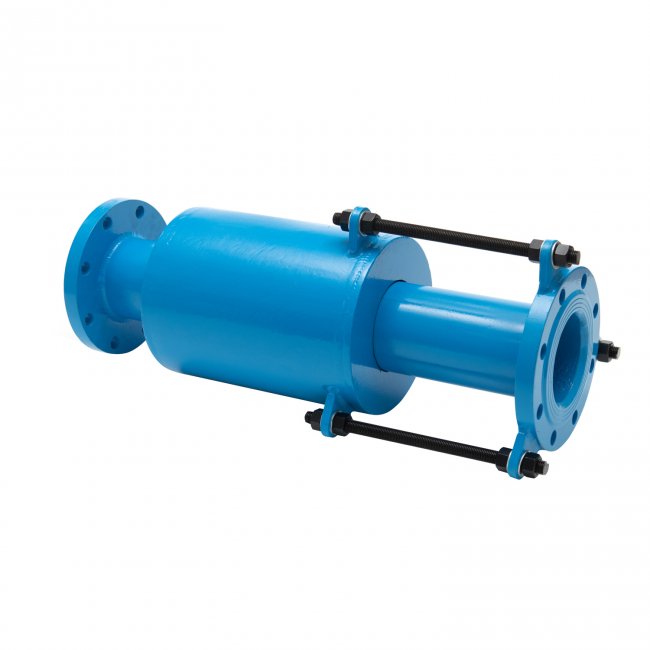

外压式波纹补偿器通过结构创新解决了大补偿量需求：将介质压力从内压转化为外压施加于波纹管，使其不受柱失稳性限制，可通过增加波数提升补偿能力。这种设计在长距离热媒管线中表现出明显技术优势。对于直埋管线，土壤不均匀沉降与地下水浮力会产生附加弯矩，直埋式内压补偿器通过增强抗弯刚度设计，确保补偿功能不受管道下沉影响。
横向补偿技术及灾害工况适配
横向补偿技术专门针对建筑物伸缩缝与不均匀沉降场景：复式拉杆结构通过4根长拉杆承受内压推力，双波纹管组合可实现单平面或多平面角偏转，吸收轴直角方向位移。这类装置在地震等灾害工况下，能够避免管路因建筑物相对位移而断裂，保障管线系统的应急稳定性。
材料耐久性与环境适应性技术
传统橡胶制品在强紫外线辐射环境下，分子链会发生光氧化反应，进而导致表面龟裂。三元乙丙橡胶（EPDM）通过主链饱和结构设计，耐臭氧性能达到传统天然橡胶的数十倍，适用温度范围扩展至-40℃至150℃，适配多种恶劣环境。在强酸强碱工况下，316不锈钢的耐晶间腐蚀能力源于钼元素对钝化膜稳定性的提升，其点蚀电位较304不锈钢提高约100毫伏，抗腐蚀性能大幅提升。
AMS针对液接面腐蚀问题提出的一体成型技术，通过避免焊接热影响区的晶界敏化，彻底消除了应力腐蚀开裂隐患。这种工艺在半导体工业的超纯水系统与制药行业的注射用水管路中具有关键价值，可有效避免金属离子析出污染介质，保障介质纯度，满足精密工业的严苛要求。
二次配工程中的柔性连接技术
在半导体、光伏等行业的HOOKUP工程中，厂务系统管道需连接至生产机台的特气、化学品、超纯水、制程真空等多个子系统。传统硬管施工需经过反复测量、切管、车牙接管等工序，不仅施工周期长，且容错率低，难以适配精密工业的高效施工需求。柔性软管技术通过预制长度与快速接头配合，将安装时间压缩至传统方式的四分之一，大幅提升施工效率与灵活性。
真空系统软管在半导体工艺中承担着关键作用：其超柔软特性可适应真空泵与工艺腔体间的热膨胀位移，同时优异的耐化学性能能够抵御腐蚀性气体侵蚀，确保真空状态下的气体传输稳定性。全不锈钢结构设计符合洁净室颗粒物控制要求，可避免橡胶材料脱气造成的污染，保障制程环境洁净度。
消防喷淋系统的柔性化改造彰显了行业技术进步：通过美国FM认证的消防洒水软管采用自带固定翅片设计，允许主硬管与天花板骨架间产生相对位移。这种结构在地震工况下可有效吸收建筑物层间位移，大幅降低喷淋管网的漏水风险。工程数据显示，其安装效率的提升与无尘室洁净度要求的适配，使其在电子厂房建设中获得广泛应用。
行业标准化趋势与技术演进方向
全球工业管道系统正经历从刚性连接向柔性补偿的技术转型。在国际标准体系中，ASME对波纹管疲劳寿命的评估方法、DIN对补偿量计算的修正系数、JIS对材料晶间腐蚀的检测规范，共同构成了完善的技术评价框架。中国GB标准在吸收国际先进经验的基础上，针对本土工况特点（如高硫煤电厂的烟气腐蚀、西部地区的强紫外线辐射）提出了针对性补充要求，更贴合国内工业实际需求。
半导体产业对管路系统提出的极高纯度要求（电子级多晶硅需达到9个9纯度，芯片用单晶硅需达到12个9纯度），推动了焊接工艺与表面处理技术的持续进步。自动轨道焊接、电化学抛光、钝化处理等工序组合应用，可将管路内表面粗糙度控制在Ra0.4μm以下，颗粒物脱落量降至pg级别，满足半导体行业的严苛标准。
未来技术发展呈现三个明确方向：一是智能监测技术集成，通过在补偿器上加装位移传感器与温度传感器，实时监控补偿量消耗情况，准确预判维保周期，实现设备智能运维；二是复合材料应用，碳纤维增强聚合物在保持柔性的同时提供更高比强度，可进一步优化补偿器的结构性能；三是模块化设计深化，预制管段与快速接头的标准化程度持续提升，进一步压缩现场施工工作量，降低施工成本。
工程实践建议
对于设计单位，建议在管道应力分析阶段引入柔性补偿单元的刚度特性，通过有限元仿真优化补偿器选型与布置位置，确保设计合理性。补偿量计算需充分考虑安装温度与运行温度的差值，预留10%至15%的安全余量，提升系统运行可靠性。
对于施工单位，安装过程中应严格控制补偿器的预拉伸或预压缩状态，避免因安装应力导致补偿能力提前消耗，影响使用效果。法兰连接的螺栓预紧力需采用扭矩扳手分阶段施加，确保密封面均匀受力，防止介质泄漏。
对于运维单位，建议建立补偿器使用档案，详细记录运行压力、温度波动范围及巡检发现的异常现象，实现全生命周期管理。橡胶类产品需定期检查表面是否出现龟裂、鼓包等老化特征，金属波纹管需重点关注波纹根部是否存在裂纹萌生迹象。当补偿量消耗达到设计值的80%时，应及时启动更换计划，避免安全隐患。
当前行业正从被动应对震动与位移问题，转向主动构建柔性化管路系统。这一技术路径不仅提升了系统运行可靠性，更通过缩短施工周期、降低维护成本，创造了经济价值。AMS基于多年工程实践积累的产品矩阵与技术资料，为行业提供了可参考的解决方案框架，其通过美国FM认证的产品性能数据与一体成型等工艺创新，体现了该领域技术发展的方向。随着工业装置向大型化、高参数化发展，流体系统补偿技术的专业深度与系统集成能力，将成为衡量工程质量的关键指标。
